vendredi, décembre 21, 2007

2e semaine a Paris

Apres la tempete du Revit User Conference la 2e semaine me semble un peu calme. Par contre ca m'a permis de rencontrer certaines agences. ateliers 234 (Jean-Noel Burnod) avec qui j'ai passe beaucoup de temps (Merci Jean-No pour m'avoir demmerde avec mon poste). Ils ont un super projet, j'espere bien pouvoir vous montrer des images sous peu. Valode et Pistre, une des plus grosses boites en France. Et j'ai meme fait un saut chez Renzo Piano.

Il se trame beaucoup de Revit en France, soyez-en de la partie.

vendredi, décembre 14, 2007

Revit User Conference - Paris

Et bien voila c'est déjà terminé (ce n'est jamais assez long c'est événement). Je crois que je peux affirmer que ce fut succès sur toute la ligne.
La journée a débuté avec une série de 3 ateliers. J'ai assisté Jean-Paul Trehen dans 2 ateliers, un sur les fichiers liés et un autre sur les sous-projets et les groupes. Nous avons eu droit à une salle comble. Les discussions ont étés très animés, j'adore. Encore une fois Jean-Paul s'en est tiré de main de maître.
Voici Jean-Paul sur le scène principal
La suite de la soirée c'est déplacé dans l'auditorium. Sous l'égide du maître de la soirée Eric Bessone (le grand chef Autodesk bâtiment France), nous avons eu droit a une série de présentation plus enrichissantes les une que les autres.
Voici EricVotre humble serviteur a eu la chance de parler (un peu trop) de l'implantation de Revit, j'espère que les gens ont appréciés et que ça permettra a certaines agences de s'y mettre. La France a cette chance de faire de l'Architecture, quand l'Amérique ne fait que du bâtiment alors svp.... il faut aller Revit. :-)

Certains clients sont venus exposé leurs projets, nous avons eu droit a de véritable bijoux. En voici quelques exemples:
Brunet Saunier Architectures
Marine Leconte et Cédric Baelde
C + D Architectes
Patrick Charoin, Jean-Christophe Singre et Ange (Désolé je ne me souviens plus)
DGLA
Marie-Laure Langlois

La soirée c'est terminé avec un très agréable cocktail. Évidemment le vin et le pâté de foie gras était tout simplement génial.
Ce fut pour moi une expérience extrêmement agréable, j'ai adoré rencontré les gens que je connaissaient virtuellement.
Je ne peux terminer sans dire un énorme merci à Sandrine Garriot pour l'organisation tout simplement parfaite de la journée.
Au plaisir de revenir vous visitez sous peu. Et encore une fois, si vous avez des questions n'hésitez pas.

mardi, décembre 04, 2007

Rencontre utilisateur a Paris

Je serai a Paris le 13 décembre pour une rencontre utilisateur Revit. Celle-ci a lieu l'Eurosite Georges V.
Je prendrai part a certains ateliers dans la journée et je vous parlerez de l'implantation de Revit dans les firmes de différentes envergures. je serai bien sur disponible pour répondre a vos questions.
J'espère vous y voir en grand nombre. Voici le lien pour s'inscrire et bien sur .... c'est gratuit.

http://www.e-invit.com/revit2007/

AU 2007

Allez je suis de retour de AU alors je devais forcement en parler. Premièrement ce fut un énorme plaisir de rencontre en personne mon ami Jean-Paul Trehen d'Autodesk France. J'ai aussi eu la chance de passer du temps avec Jean-Noel Burnod de l'Atelier 234 (www.ateliers234.fr). Jean-Noel j'ai bel et bien tes cannes de bonbons blanche et rouge, je te donne le tout le 13.

Pour ce qui est de AU en soit, encore une fois ça se passait au très bel hôtel le Vénitien a Las Vegas. Ça fait déjà quelques années et ce sera aussi le site pour l'année prochaine. Cette année nous avons approcher le chiffre des 10 000 participants, félicitations a toute l'organisation ce fut sans embrouilles. 70% des participants étaient du marche AEC ce qui veut dire Revit fait de plus en plus de bruit. Le nombre de classe double chaque année.

Pour ce qui est des cours, j'ai présenté une classe sur les "best practice" de la création et la gestion des familles. C'était une classe improvise pour remplacer la classe de Phil Read. (Si jamais vous êtes intéressés a la documentation laissez le moi savoir je pourrais la traduire). J;ai bien aime le concept des groupes "unplug" c'est définitivement a répété.

Si vous avez des questions n'hésitez pas a me contacter.

jeudi, novembre 08, 2007

Le cas du keynote disparue

Si jamais un keynote apparrait bien dans votre vue mais que celui-ci n'apparaît pas dans la legende verifiez que celui-ci est bien inclus dans le crop region.

mercredi, octobre 10, 2007

Sweep sur une elevation attache a une pente

Si vous avez ajoutez un "sweep" dans la structure d'un mur
Et que vous attachez ce mur a un plan de référence ou un toit par exemple. Le profil ne s'adaptera pas a ce nouvel angle.
Il existe 2 solutions:
La première est de créer une famille base sur une ligne (Line-based) et de l'appliquer. J'utilise celle-ci si je dois reproduire la situation a plusieurs reprises.
La seconde est de créer une famille "in-place". J'utilise celle-ci dans le cas ou c'est une situation unique. N'oubliez pas de placer la famille dans la bonne sous-catégorie.

Vous devrez aussi créer une copie de votre mur sans le "sweep" pour y appliquer le profil.

Changer la hauteur d'un walkthrough

Si vous voulez changer la hauteur de votre Walkthrough vous découvrirez rapidement qu'il n'existe aucune propriétés permettant de le faire. Alors voici une solution simple pour modifier la hauteur.

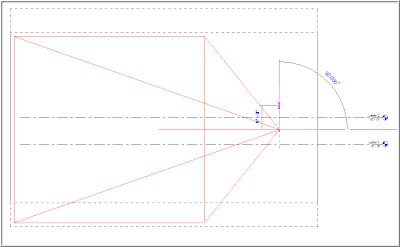

Allez dans une vue d'élévation

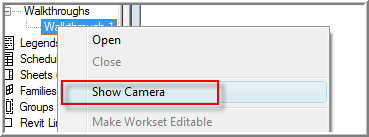

Dans le Project Navigator selectionnez la camera requise

Il ne vous reste qu'a la déplacé en hauteur en utilisant l'outil Move

Si vous voulez la déplacer plus précisément, ajouter un plan de référence a la hauteur requise.

vendredi, octobre 05, 2007

3ds max 2008

Un petit mot pour vous parlez de 3ds max 2008 et Revit.
2 excellentes nouveautés pour les usagers Revit
  1. Il est maintenant possible d'exporter en solide (ACIS) et de pouvoir conserver les matériaux de chaque, par exemple, cote du mur.
  2. Les noms des matériaux suivent maintenant dans le processus de liaison. Ce qui rend le processus beaucoup plus rapide.

jeudi, octobre 04, 2007

Comment créer une liste des éléments contenus dans un dossier

Vous voulez avoir une liste des éléments (famille, projets, etc.) contenus dans un dossier, voici comment

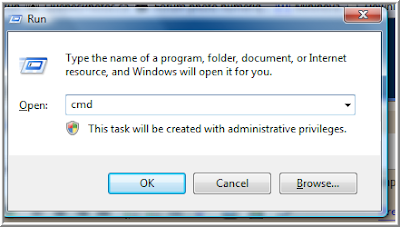

Ouvrez une ligne de commande (Appuyez sur la touche Window et R simultanément) et inscrivez CMD dans l'espace prévu à cet effet

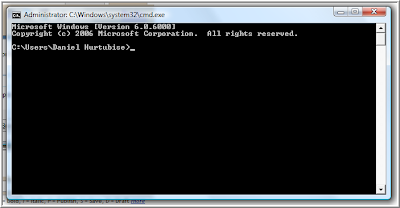

Vous obtiendrez une boîte comme celle-ci
Naviguez jusqu'au répertoire requis
Utilisez d: pour changer de disque et CD pour changer de répertoire

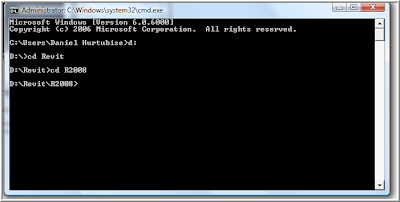

Voici ma séquence

Entrez la commande suivante :
dir /s /w >contenu.txt
Cette commande aura pour effet d'écrire un fichier texte dans le répertoire

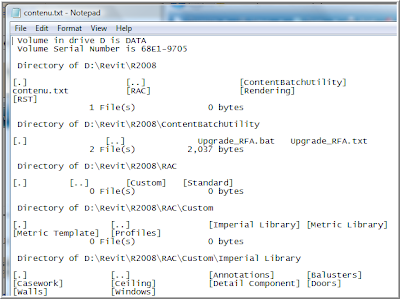

Ouvrez celui-ci et voila la liste du contenu

mercredi, octobre 03, 2007

Leger probleme de conversion vers max

Si vous voulez transférez un escalier multi-étage vers Autodesk 3ds max vous y verrez un léger problème.

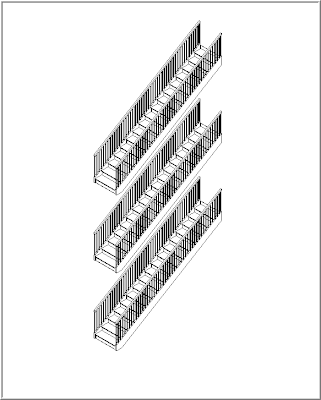

Voici dans Revit

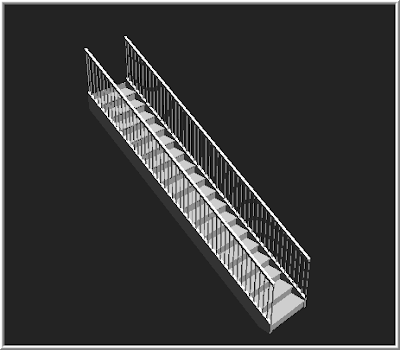

Et voici dans Autodesk 3ds max

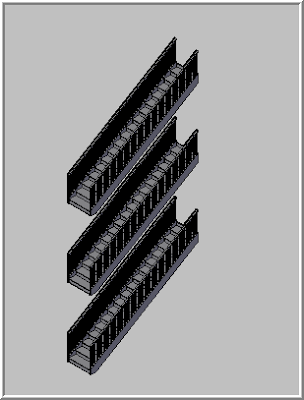

Par contre, ce qui est bizarre, c'est que les 3 escaliers apparaissent dans AutoCAD.

Alors pour remédiez au problème je vous suggère de simplement exploser les escaliers manquants dans AutoCAD. Ceux-ci seront converti a des mesh ou des solides selon l'export choisi.

Si c'est même escaliers seront appelés a être modifié régulièrement je vous suggère des simplement créer une vue pour l'export de ceux-ci et de les liers séparément dans Autodesk max pour éviter d'avoir à manipuler tout le modèle.

vendredi, septembre 28, 2007

Tutoriaux

Si vous aviez des idées de tutoriaux j'apprécierais. Laissez moi savoir par courriel a daniel.hurtubise@revitit.com.

Peu importe le sujet, je vais bientôt ajouté une section tutoriax aux sites alors j'apprécierais.

Merci devotre aide

lundi, août 13, 2007

Un petittruc simple pour le nettoyage de mur

Désolé de ne pas être aussi assidu que je voudrais. Je suis présentement en voyage au Canada et aux États-Unis ce qui me complique passablement la tâche.

Voici donc un petit truc qui, a mon grand étonnement, ne semble pas être connu de la masse.

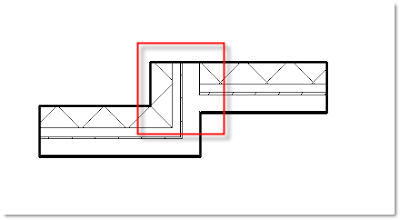

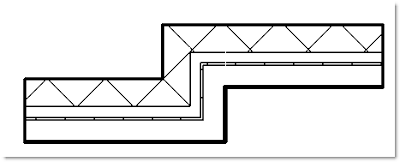

Vous avez cette conditon
Voici comment réglé le tout très simplement

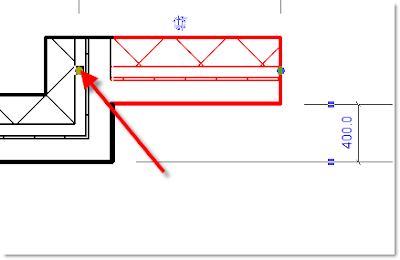

Sélectionné le premier mur horizontal et ensuite cliquer simplement sur la cercle bleu


Sélectionner ensuite le second mur horizontal et faites de même. Par magie (sic) Revit complètera le nettoyage automatiquement.

samedi, juillet 21, 2007

Test de hardware

Je reviens tout juste de notre rencontre bi-annuel qui c'est tenu à notre bureau de Pittsburgh. Un des sujets de discussion que nous avions depuis longtemps est quel machine est la plus performante pour Revit?

Comme nous ne voulions pas tester les performances Windows mais bien celle de Revit nous avons commencer a travailler sur un benchmark pour Revit. Nous avons donc créer un fichier journal qui nous permets de mesurer en temps chaque tâche effectué par Revit.



Le truc est d'ajouter le code VBScript suivant au journal :



sTime = Time

Vous ajoutez ceci au début de la séquence pour commencer à mesurer le temps que l'action prendra



eTime = DateDiff("s", sTime, Time)

Vous ajoutez ceci à la fin de votre séquence pour indiquer d'arrêter de mesurer le temps.



Il est aussi possible d'écrire ces valeurs dans un fichiers externes :

outf.WriteLine eTime & " Seconds of Elapsed Time for:" & comment



Mais pour ce faire vous devrez déclarer au début du fichier journal cette variable :

Dim sTime,eTime,comment





Nous avonz testez différente configuration (64bits vs 32bits, 4Gb de RAMvs 2GB, la switch de 3GB activée ou non, etc...)



Je posterai les résultats dès que le tout sera compilé.

Nous envisageons aussi de travailler sur un autre test qui pourrait être diffusé au grand public. Notre seul problème est le fichier utilisé, alors si quelqu'un peut nous fournir un fichier assez complexe qui pourrait être diffusé ce serait génial.

Laissez moi savoir.

mercredi, juillet 04, 2007

Les escaliers dans un plan de surface

Lorsque que vous créez un plan de surface, les escaliers cachent la couleur.
Maintenant Revit Architecture 2008 nous permet d'aisément régler le problème.
Sélectionner l'élément, et cliquez du bouton de droit.
Sélectionnez : Remplacer les graphismes dans la vue - Par catégorie ou par élément

par élément
Cochez Transparentpar catégorie
Sélectionnez Escalier
Cochez TransparentAppliquez la même procédure pour les Gares-Corps

dimanche, juin 10, 2007

Utiliser la touche TAB pour les elevations

Lorsque vous insérez une élévation utilisez la touche TAB pour faire pivoter celle-ci.

lundi, mai 21, 2007

Les surfaces en mètre et pied carré

Ça faisait un bail mais comme personne ne c'est plaint j'ai assumé que personne ne me manquait. De toute façon, voici comment addicher les unités en 2 formats dans une schedule.

Dans votre schedule ajouté une Calculated Value dans les Fields
Assurez vous que le type est bien Area
Utilisez Area 8*1 comme "Formula"

Sous l'onglet Formatting, sélectionnez la nouvelle Calculated Value et cliquez sur Field Format
Enlevez le crochet à Use Project Settings
Sélectionnez les unités requisent.

Vous avez maintenant les surfaces en 2 formats complètement synchronisés.

Si vous avez des idées de post, faites les moi parvenirs.

vendredi, mars 30, 2007

Projet de Burt Hill - Motor City - Uptown

Un autre projet mais résidentiel dans Motor City

La master planning :





Perspectives extérieures :





Des intérieures :



Projet de Burt Hill - Motor City - Auto Mall

Motor City c'est ... une ville (ou presque). À vrai dire c'est tout le développement autour de la piste de F1. Quand j'entends que nos gouvernements appels nos deux nouveaux hôpitaux des méag-projets, depuis quelques temps ça me fait sourire.
AutoMall est un de plusieurs projets sur lesquels nous travaillons à Motor City.

La bannière du projet, j'ai du la réduire beaucoup parce que c'est immense :


Projet de Burt Hill - Limitless

Un projet résidentiel haut de gamme, je vais essayé de vous trouvez plus de détails. Il y a une boutique Dolce, Gabbana au rez-de-chausée ça vous donne une idée :






Projet de Burt Hill - Canal Point

Voici un premier projet, Canal point. un développement avec un hôtel, des résidences et un hôpital.

Le master planning du projet :


Une autre vue du master planning :




Quelques maquettes et le chargé de projet Georges Girgis :





Une autre version de l'hôtel :


Projets de Burt Hill

Y a quelqu'un qui aimerait voir les projets que nous faisons à Dubai ?. Si oui, envoyez moi un courriel.

lundi, mars 12, 2007

Comment écrire un "pattern" de brique simple

Nous allons écrire un pattern de brique simple ou nous créerons une brique de 200mm x 75mm avec un quinconce de 75mm


La première étape est de créer un fichier d'hachure. Créez donc un fichier nommez Brique.pat à l'aide du bloc-note


La première ligne consiste à déclarer les unités

;%UNITS=MM

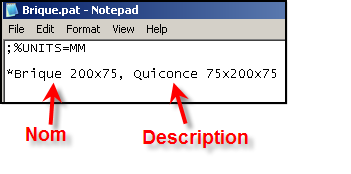

La seconde ligne indique le nom et la description

*Brique 200x75, Quiconce 75x200x75

La troisième ligne indique le type de "pattern" à Revit. Model ou Drafting

;%TYPE=MODEL


Commençons donc maintenant la description de notre "pattern". Nous commencerons par les lignes horizontal. Celle-ci sont continues et à intervalle de 75mm. La première débute à 0,0

0,0,0,0,75

Le premier 0 indique l'ange de la ligne (0)
Ensuite viennent les coordonnés de départ du premier segment (0,0)
Ensuite vient le shift (0)
Et finalement, dans ce cas, le dernier chiffre représente l'offset des lignes (75)



Maintenant nous allons ajouter la première rangé de brique. Celle-ci démarre de 0,0 et est constitué d'un segment de 75mm à la vertical tout les 200mm.

90,0,0,0,200,75,-75

Le premier chiffre indique l'angle (90)
Les second les coordonnées de départ (0,0)
Ensuite vient le shift (0)
Viens ensuite l'offset (200)
L'avant dernier chiffre représente la longueur du segment (75)
Le dernier chiffre représente un segment de 75mm invisible puisque la valeur est négative (075)

La dernière ligne consiste à créer la seconde ligne de brique qui sera en quinconce (75mm)

90,75,75,0,200,75,-75

Le premier chiffre indique l'angle (90)
Les second les coordonnées de départ (75,75) (Ce qui crée l'effet de quiconce)
Ensuite vient le shift (0)
Viens ensuite l'offset (200)
L'avant dernier chiffre représente la longueur du segment (75)
Le dernier chiffre représente un segment de 75mm invisible puisque la valeur est négative (075)



Félicitations vous connaissez maintenant la recette pour créer tous les types de briques
