mardi, avril 01, 2008

Un bug dans le système de Design Option

Voici le topo. 2 options de design, le client approuve finalement l'option 1

Vous allez donc accepter l'option 1 dans la boîte de dialogue des Options de Design

Revit vous demanderas si vous voulez supprimez les éléments de la seconde Options, nous répondrons oui.

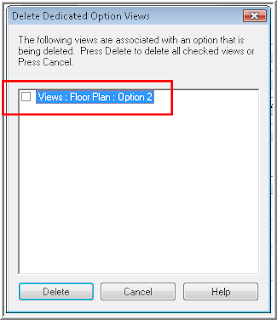

Vous serez alors devant une boite de dialogue vous permettant d'éffacez les vues relatives à l'Option 2.
Dans cette boite si vous décochez la vue et appuyez sur Delete.


Vous obtiendrez ceciOu est donc la géométrie de l'Option 1????

Pour " rafraîchir" la vue il vous faudra soit fermé le projet ou ouvrir et fermé le mode Reveal

mardi, mars 25, 2008

Les Snaps récalcitrants

Selon l'aide de Revit les Snaps font partie des paramètres de gabarit.

Voici la situation.
Vous démarrez un nouveau projet et les paramètres de Snaps sont les suivants
Vous modifiez ensuite les paramètres pour avoir ceci:
Vous démarrez un nouveau projet dans la même session, vous obtenez la version modifiez (alors que l'aide nous dit que c'est un paramètre de gabarit)
Par contre si vous démarrez une nouvelle session alors ou obtiendrez les paramètres originaux.
Maintenant, si vous changez les paramètres originaux dans votre gabarit et bien.... ceux-ci ne seront pas appliqués. Ils semblent bien que les Snaps soit ... récalcitants :-)





mardi, mars 04, 2008

Comment afficher les contraintes

Il existe une façon de connaitre les contraintes existantes entre les éléments, voici comment:
Sélectionner l'élément, vous verrez apparaitre un symbole de cadenas indiquant une contrainte.


Cliquez du bouton de droite sur le cadenas et choisissez: Afficher les éléments apparentés...Revit vous affichera une liste des éléments connectés
À l'aide des flèches et du bouton afficher vous pouvez retrouver les éléments.

Cette méthode fonctionne aussi pour les familles.

Merci a Steve pour l'inspiration

vendredi, février 22, 2008

BIM et 2D, 3D ... et pourquoi pas 6D?

Effectivement le BIM change définitivement la façon dont on travaille maintenant. Voici donc des concepts additionnels:

2D : Seulement 2 dimensions, à plat.
3D : Contient les 3 dimensions (x,y,z) et peut être manipuler de plusieurs points de vue.
4D : La notion de temps d'un projet (les phases ou séquences)
5D : La notion de cout d'un projet(estimation)
6D : La gestion du bâtiment (gestion du patrimoine ou FM)

Chacun de ces concepts prends ça source dans le BIM et peut apporter énormément à un projet.

Voici quelques logiciels qui vous permettront d'utiliser le BIM dans ces concepts:
4D : Innovaya, Naviswork, MS Project
5D : Excel, Innovaya, Timberline
6D : FM Desktop, Archibus

Merci à Tony pour l'inspiration

Problème d'affichage, quand ça vient de loin...

En discutant d'un problème d'affichage de hachure sur un mur avec un copain (Jason Combs de chez Woolpert, Inc.) il nous a fallu un certain temps pour identifier la source.
Voici l'élévation fautive
On peut remarquez que les hachures ne sont pas affichés adéquatement. Après avoir étudié le .pat, recréer une nouvelle élévation, toujours rien.
Et soudain la lumière.
En copiant le mur dans un nouveau projet tout est bien
Il s'est avérer que le projet original se trouve a l'extérieur du rayon d'un mile du centre du projet Revit.

Comme quoi il faut quelquefois cherchez à... plus d'un mile (1,6 km).

Une façon simple et efficace de mettre a jour votre serveur de licence

La première chose à savoir c'est qu'il n'est pas nécessaire de réinstaller complètement le serveur de licence. Tout les fichiers nécessaires sont sur le DVD.
Vous les trouverez ici:
\x86\support\nlm\Program Files\Autodesk Network License Manager

Maintenant retrouvez ces 4 fichiers sur votre serveur:
adskflex.exe, lmgrd.exe, lmtools.exe, lmutil.exe
Ils devraient être dans le répertoire par défaut d'installation.

Stopper le service
Copier les 4 fichiers
Redémarrer le service

Je ne le recommande pas mais il est même possible de le faire sans que les usagers ne s'en aperçoivent. Je vous suggère fortement de le faire lorsqu'aucun usagé n'est connecté par contre.

mercredi, février 20, 2008

Accéder à une autre vue tout en restant exactement au même endroit

Si certain d'entres vous ne l'avait pas remarqué, Revit se comporte de façon assez intelligente lors de l'ouverture des vues.
Si par exemple je suis sur le niveau 1
Et que je zoom sur une partie en particulierLorsque j'ouvrirez la vue du second niveau(ou tout autre) Revit me placera exactement au même endroitQuelques faits a connaitre par contre:
  • Il ne faut pas que la vue soit déjà ouverte (prenez l'habitude de les fermers régulièrement de toute façon)
  • Il se peut que vous ne voyez rien si le Crop Region (cadre de la vue) est activé

mardi, février 19, 2008

Model a detail ou l'inverse

Bon allez, 2 fois en 2 jours c'est un signe.
Comment transforme-t-on des Model Lines en Detail Lines et vice-versa. Si on vous dit la voie du DWG, fermez la porte rapidement. Il existe un truc très simple.
A votre gauche les Model Lines et a votre droite les Detail Lines
Commençons par transformez les Model en Detail. Sélectionnez toutes les Model Lines et copier les aux presses-papiers (Clipboard).
  1. Démarrez un sketch d'un élément de détail, par exemple un Filled Region (Zone remplie).
  2. Collez les lignes dans le sketch
  3. Recopiez les lignes dans le Clipboard
  4. Quittez le sketch sans sauvegardez celui-ci
  5. Collez les lignes dans votre vue.
Ce sont maintenant des Detail Lines

Vous aurez deviner que le même principe s'applique au Detail Lines vers Model Lines. Cette fois ci utilisez un sketch de plancher par exemple.

lundi, février 18, 2008

Soyez prudent avec le Not on Sheet

Comme vous le savez il est possible de personnaliser le Project Browser
Une des options est celle de filtrer les vues qui ne sont pas sur des feuilles (Not on Sheet)Il existe un bug (known-issue) qui fait que même si vos vues dépendantes sont sur une feuille comme la vue primaire n'y est pas, celle-ci ne sont pas filtrés.

vendredi, février 15, 2008

Démarche intelligente

Un client m'envoie une demande de requête concernant un projet qui est terriblement lent. Après réception du projet je constate que le concept des murs intérieurs est fait de panneau de 6'x4' (oui oui il est en impérial) qui ont étés modélisés en ... mur-rideaux. Le projet consiste en un hôtel de 25 étages. Vous pouvez imaginez les dégâts.
Alors on a remplacer les mur-rideaux par de simple mur sur lequel on a appliqué un motif.Ne sous-estimez pas la création de motif, c'est une arme puissante dans la course à modélisation intelligente.

Voici le résultat, si vous voulez un exemple, envoyez moi un courriel.

jeudi, février 07, 2008

Il faut de l'ordre...

Saviez-vous que l'ordre dans lequel vous choisissez les éléments lorsque vous attachez un mur est important?

Soyez donc prudent avec l'ordre

Petit truc sur Vista

Comme plusieurs d'entre vous ont commencés à utilisé Windows Vista un truc pour démarrer une application.

Vous connaissez tous la barre d'outil de démarrage rapide? (Voici la mienne)
Imaginons que vous associez un nombre à chaque élément:

Appuyez sur la touche Windows et le numéro simultanément et vous démarrerez l'application associé à ce numéro.

Et pour répondre à la question de Jean-Noël, voici ou sont mes produits Autodesk.

vendredi, janvier 04, 2008

Probleme de date

http://usa.autodesk.com/adsk/servlet/ps/item?siteID=123112&id=10458150&linkID=9243099

Avis aux interesses. Si vous avez des problemes a ouvrir un projet il vous faudra changer la date de votre ordinateur.
