Un bug dans le système de Design Option

Voici le topo. 2 options de design, le client approuve finalement l'option 1

Vous allez donc accepter l'option 1 dans la boîte de dialogue des Options de Design

Revit vous demanderas si vous voulez supprimez les éléments de la seconde Options, nous répondrons oui.

Vous serez alors devant une boite de dialogue vous permettant d'éffacez les vues relatives à l'Option 2.
Dans cette boite si vous décochez la vue et appuyez sur Delete.


Vous obtiendrez ceciOu est donc la géométrie de l'Option 1????

Pour " rafraîchir" la vue il vous faudra soit fermé le projet ou ouvrir et fermé le mode Reveal

Les Snaps récalcitrants

Selon l'aide de Revit les Snaps font partie des paramètres de gabarit.

Voici la situation.

Vous démarrez un nouveau projet et les paramètres de Snaps sont les suivants

Vous modifiez ensuite les paramètres pour avoir ceci:

Vous démarrez un nouveau projet dans la même session, vous obtenez la version modifiez (alors que l'aide nous dit que c'est un paramètre de gabarit)

Par contre si vous démarrez une nouvelle session alors ou obtiendrez les paramètres originaux.

Maintenant, si vous changez les paramètres originaux dans votre gabarit et bien.... ceux-ci ne seront pas appliqués. Ils semblent bien que les Snaps soit ... récalcitants :-)

Comment afficher les contraintes

Il existe une façon de connaitre les contraintes existantes entre les éléments, voici comment:
Sélectionner l'élément, vous verrez apparaitre un symbole de cadenas indiquant une contrainte.


Cliquez du bouton de droite sur le cadenas et choisissez: Afficher les éléments apparentés...Revit vous affichera une liste des éléments connectés
À l'aide des flèches et du bouton afficher vous pouvez retrouver les éléments.

Cette méthode fonctionne aussi pour les familles.

Merci a Steve pour l'inspiration

BIM et 2D, 3D ... et pourquoi pas 6D?

Effectivement le BIM change définitivement la façon dont on travaille maintenant. Voici donc des concepts additionnels:

2D : Seulement 2 dimensions, à plat.
3D : Contient les 3 dimensions (x,y,z) et peut être manipuler de plusieurs points de vue.
4D : La notion de temps d'un projet (les phases ou séquences)
5D : La notion de cout d'un projet(estimation)
6D : La gestion du bâtiment (gestion du patrimoine ou FM)

Chacun de ces concepts prends ça source dans le BIM et peut apporter énormément à un projet.

Voici quelques logiciels qui vous permettront d'utiliser le BIM dans ces concepts:
4D : Innovaya, Naviswork, MS Project
5D : Excel, Innovaya, Timberline
6D : FM Desktop, Archibus

Merci à Tony pour l'inspiration

Problème d'affichage, quand ça vient de loin...

En discutant d'un problème d'affichage de hachure sur un mur avec un copain (Jason Combs de chez Woolpert, Inc.) il nous a fallu un certain temps pour identifier la source.
Voici l'élévation fautive
On peut remarquez que les hachures ne sont pas affichés adéquatement. Après avoir étudié le .pat, recréer une nouvelle élévation, toujours rien.
Et soudain la lumière.
En copiant le mur dans un nouveau projet tout est bien
Il s'est avérer que le projet original se trouve a l'extérieur du rayon d'un mile du centre du projet Revit.

Comme quoi il faut quelquefois cherchez à... plus d'un mile (1,6 km).

Une façon simple et efficace de mettre a jour votre serveur de licence

La première chose à savoir c'est qu'il n'est pas nécessaire de réinstaller complètement le serveur de licence. Tout les fichiers nécessaires sont sur le DVD.
Vous les trouverez ici:
\x86\support\nlm\Program Files\Autodesk Network License Manager

Maintenant retrouvez ces 4 fichiers sur votre serveur:
adskflex.exe, lmgrd.exe, lmtools.exe, lmutil.exe
Ils devraient être dans le répertoire par défaut d'installation.

Stopper le service
Copier les 4 fichiers
Redémarrer le service

Je ne le recommande pas mais il est même possible de le faire sans que les usagers ne s'en aperçoivent. Je vous suggère fortement de le faire lorsqu'aucun usagé n'est connecté par contre.

Accéder à une autre vue tout en restant exactement au même endroit

Si certain d'entres vous ne l'avait pas remarqué, Revit se comporte de façon assez intelligente lors de l'ouverture des vues.
Si par exemple je suis sur le niveau 1
Et que je zoom sur une partie en particulierLorsque j'ouvrirez la vue du second niveau(ou tout autre) Revit me placera exactement au même endroitQuelques faits a connaitre par contre:

• Il ne faut pas que la vue soit déjà ouverte (prenez l'habitude de les fermers régulièrement de toute façon)
• Il se peut que vous ne voyez rien si le Crop Region (cadre de la vue) est activé


Model a detail ou l'inverse

Bon allez, 2 fois en 2 jours c'est un signe.
Comment transforme-t-on des Model Lines en Detail Lines et vice-versa. Si on vous dit la voie du DWG, fermez la porte rapidement. Il existe un truc très simple.
A votre gauche les Model Lines et a votre droite les Detail Lines
Commençons par transformez les Model en Detail. Sélectionnez toutes les Model Lines et copier les aux presses-papiers (Clipboard).

1. Démarrez un sketch d'un élément de détail, par exemple un Filled Region (Zone remplie).
2. Collez les lignes dans le sketch
3. Recopiez les lignes dans le Clipboard
4. Quittez le sketch sans sauvegardez celui-ci
5. Collez les lignes dans votre vue.

Ce sont maintenant des Detail Lines

Vous aurez deviner que le même principe s'applique au Detail Lines vers Model Lines. Cette fois ci utilisez un sketch de plancher par exemple.

Soyez prudent avec le Not on Sheet

Comme vous le savez il est possible de personnaliser le Project Browser
Une des options est celle de filtrer les vues qui ne sont pas sur des feuilles (Not on Sheet)Il existe un bug (known-issue) qui fait que même si vos vues dépendantes sont sur une feuille comme la vue primaire n'y est pas, celle-ci ne sont pas filtrés.

Démarche intelligente

Un client m'envoie une demande de requête concernant un projet qui est terriblement lent. Après réception du projet je constate que le concept des murs intérieurs est fait de panneau de 6'x4' (oui oui il est en impérial) qui ont étés modélisés en ... mur-rideaux. Le projet consiste en un hôtel de 25 étages. Vous pouvez imaginez les dégâts.
Alors on a remplacer les mur-rideaux par de simple mur sur lequel on a appliqué un motif.Ne sous-estimez pas la création de motif, c'est une arme puissante dans la course à modélisation intelligente.

Voici le résultat, si vous voulez un exemple, envoyez moi un courriel.

Il faut de l'ordre...

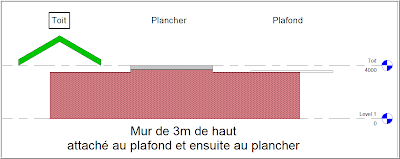

Saviez-vous que l'ordre dans lequel vous choisissez les éléments lorsque vous attachez un mur est important?

Soyez donc prudent avec l'ordre

Petit truc sur Vista

Comme plusieurs d'entre vous ont commencés à utilisé Windows Vista un truc pour démarrer une application.

Vous connaissez tous la barre d'outil de démarrage rapide? (Voici la mienne)
Imaginons que vous associez un nombre à chaque élément:

Appuyez sur la touche Windows et le numéro simultanément et vous démarrerez l'application associé à ce numéro.

Et pour répondre à la question de Jean-Noël, voici ou sont mes produits Autodesk.

Probleme de date

http://usa.autodesk.com/adsk/servlet/ps/item?siteID=123112&id=10458150&linkID=9243099

Avis aux interesses. Si vous avez des problemes a ouvrir un projet il vous faudra changer la date de votre ordinateur.

2e semaine a Paris

Apres la tempete du Revit User Conference la 2e semaine me semble un peu calme. Par contre ca m'a permis de rencontrer certaines agences. ateliers 234 (Jean-Noel Burnod) avec qui j'ai passe beaucoup de temps (Merci Jean-No pour m'avoir demmerde avec mon poste). Ils ont un super projet, j'espere bien pouvoir vous montrer des images sous peu. Valode et Pistre, une des plus grosses boites en France. Et j'ai meme fait un saut chez Renzo Piano.

Il se trame beaucoup de Revit en France, soyez-en de la partie.

Revit User Conference - Paris

Et bien voila c'est déjà terminé (ce n'est jamais assez long c'est événement). Je crois que je peux affirmer que ce fut succès sur toute la ligne.
La journée a débuté avec une série de 3 ateliers. J'ai assisté Jean-Paul Trehen dans 2 ateliers, un sur les fichiers liés et un autre sur les sous-projets et les groupes. Nous avons eu droit à une salle comble. Les discussions ont étés très animés, j'adore. Encore une fois Jean-Paul s'en est tiré de main de maître.
Voici Jean-Paul sur le scène principal
La suite de la soirée c'est déplacé dans l'auditorium. Sous l'égide du maître de la soirée Eric Bessone (le grand chef Autodesk bâtiment France), nous avons eu droit a une série de présentation plus enrichissantes les une que les autres.
Voici EricVotre humble serviteur a eu la chance de parler (un peu trop) de l'implantation de Revit, j'espère que les gens ont appréciés et que ça permettra a certaines agences de s'y mettre. La France a cette chance de faire de l'Architecture, quand l'Amérique ne fait que du bâtiment alors svp.... il faut aller Revit. :-)

Certains clients sont venus exposé leurs projets, nous avons eu droit a de véritable bijoux. En voici quelques exemples:
Brunet Saunier Architectures
Marine Leconte et Cédric Baelde
C + D Architectes
Patrick Charoin, Jean-Christophe Singre et Ange (Désolé je ne me souviens plus)
DGLA
Marie-Laure Langlois

La soirée c'est terminé avec un très agréable cocktail. Évidemment le vin et le pâté de foie gras était tout simplement génial.
Ce fut pour moi une expérience extrêmement agréable, j'ai adoré rencontré les gens que je connaissaient virtuellement.
Je ne peux terminer sans dire un énorme merci à Sandrine Garriot pour l'organisation tout simplement parfaite de la journée.
Au plaisir de revenir vous visitez sous peu. Et encore une fois, si vous avez des questions n'hésitez pas.

Rencontre utilisateur a Paris

Je serai a Paris le 13 décembre pour une rencontre utilisateur Revit. Celle-ci a lieu l'Eurosite Georges V.
Je prendrai part a certains ateliers dans la journée et je vous parlerez de l'implantation de Revit dans les firmes de différentes envergures. je serai bien sur disponible pour répondre a vos questions.
J'espère vous y voir en grand nombre. Voici le lien pour s'inscrire et bien sur .... c'est gratuit.

http://www.e-invit.com/revit2007/

AU 2007

Allez je suis de retour de AU alors je devais forcement en parler. Premièrement ce fut un énorme plaisir de rencontre en personne mon ami Jean-Paul Trehen d'Autodesk France. J'ai aussi eu la chance de passer du temps avec Jean-Noel Burnod de l'Atelier 234 (www.ateliers234.fr). Jean-Noel j'ai bel et bien tes cannes de bonbons blanche et rouge, je te donne le tout le 13.

Pour ce qui est de AU en soit, encore une fois ça se passait au très bel hôtel le Vénitien a Las Vegas. Ça fait déjà quelques années et ce sera aussi le site pour l'année prochaine. Cette année nous avons approcher le chiffre des 10 000 participants, félicitations a toute l'organisation ce fut sans embrouilles. 70% des participants étaient du marche AEC ce qui veut dire Revit fait de plus en plus de bruit. Le nombre de classe double chaque année.

Pour ce qui est des cours, j'ai présenté une classe sur les "best practice" de la création et la gestion des familles. C'était une classe improvise pour remplacer la classe de Phil Read. (Si jamais vous êtes intéressés a la documentation laissez le moi savoir je pourrais la traduire). J;ai bien aime le concept des groupes "unplug" c'est définitivement a répété.

Si vous avez des questions n'hésitez pas a me contacter.

Le cas du keynote disparue

Si jamais un keynote apparrait bien dans votre vue mais que celui-ci n'apparaît pas dans la legende verifiez que celui-ci est bien inclus dans le crop region.

Sweep sur une elevation attache a une pente

Si vous avez ajoutez un "sweep" dans la structure d'un mur
Et que vous attachez ce mur a un plan de référence ou un toit par exemple. Le profil ne s'adaptera pas a ce nouvel angle.
Il existe 2 solutions:
La première est de créer une famille base sur une ligne (Line-based) et de l'appliquer. J'utilise celle-ci si je dois reproduire la situation a plusieurs reprises.
La seconde est de créer une famille "in-place". J'utilise celle-ci dans le cas ou c'est une situation unique. N'oubliez pas de placer la famille dans la bonne sous-catégorie.

Vous devrez aussi créer une copie de votre mur sans le "sweep" pour y appliquer le profil.

Changer la hauteur d'un walkthrough

Si vous voulez changer la hauteur de votre Walkthrough vous découvrirez rapidement qu'il n'existe aucune propriétés permettant de le faire. Alors voici une solution simple pour modifier la hauteur.

Allez dans une vue d'élévation

Dans le Project Navigator selectionnez la camera requise

Il ne vous reste qu'a la déplacé en hauteur en utilisant l'outil Move

Si vous voulez la déplacer plus précisément, ajouter un plan de référence a la hauteur requise.

3ds max 2008

Un petit mot pour vous parlez de 3ds max 2008 et Revit.
2 excellentes nouveautés pour les usagers Revit

1. Il est maintenant possible d'exporter en solide (ACIS) et de pouvoir conserver les matériaux de chaque, par exemple, cote du mur.
2. Les noms des matériaux suivent maintenant dans le processus de liaison. Ce qui rend le processus beaucoup plus rapide.


Comment créer une liste des éléments contenus dans un dossier

Vous voulez avoir une liste des éléments (famille, projets, etc.) contenus dans un dossier, voici comment
Ouvrez une ligne de commande (Appuyez sur la touche Window et R simultanément) et inscrivez CMD dans l'espace prévu à cet effet

Vous obtiendrez une boîte comme celle-ci
Naviguez jusqu'au répertoire requis
Utilisez d: pour changer de disque et CD pour changer de répertoire
Voici ma séquence

Entrez la commande suivante :
dir /s /w >contenu.txt
Cette commande aura pour effet d'écrire un fichier texte dans le répertoire


Ouvrez celui-ci et voila la liste du contenu

Leger probleme de conversion vers max

Si vous voulez transférez un escalier multi-étage vers Autodesk 3ds max vous y verrez un léger problème.

Voici dans Revit

Et voici dans Autodesk 3ds max
Par contre, ce qui est bizarre, c'est que les 3 escaliers apparaissent dans AutoCAD.

Alors pour remédiez au problème je vous suggère de simplement exploser les escaliers manquants dans AutoCAD. Ceux-ci seront converti a des mesh ou des solides selon l'export choisi.

Si c'est même escaliers seront appelés a être modifié régulièrement je vous suggère des simplement créer une vue pour l'export de ceux-ci et de les liers séparément dans Autodesk max pour éviter d'avoir à manipuler tout le modèle.
